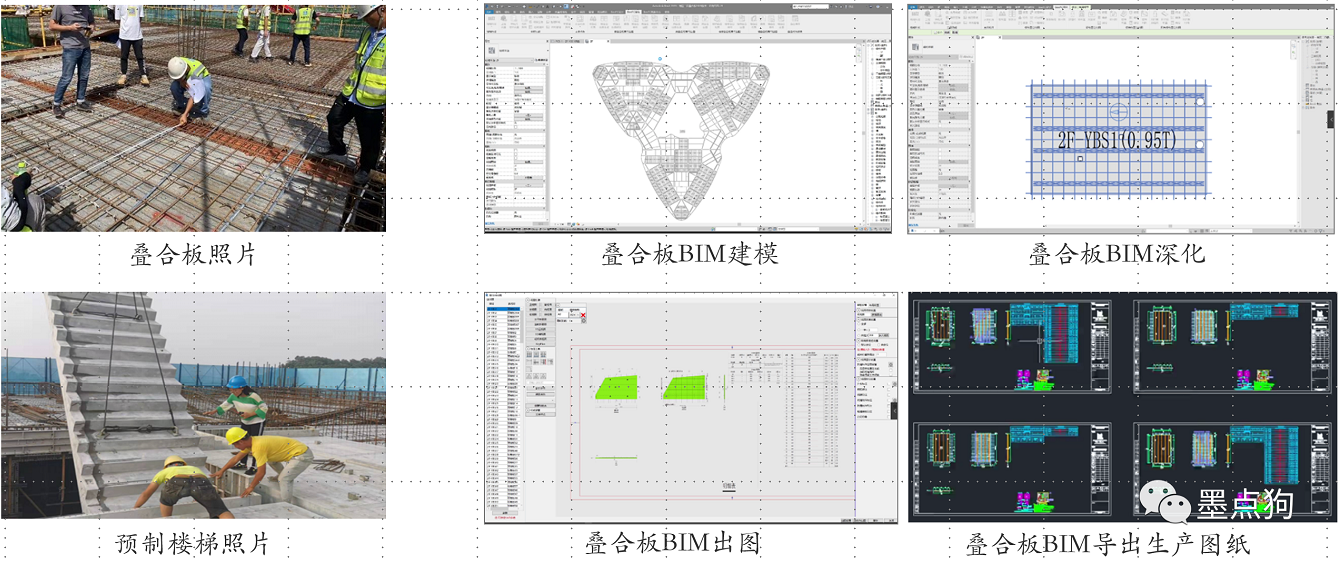

墨點狗在海南陵水圖書館項目，所做的BIM施工深化設計，包括了裝配式構件深化、土建深化、機電管線深化、砌體深化四大部分，其可視化交底更清晰，應用落地性更強，對施工措施具備明顯的指導性，得到了海南陵水圖書館施工方的一致認可。

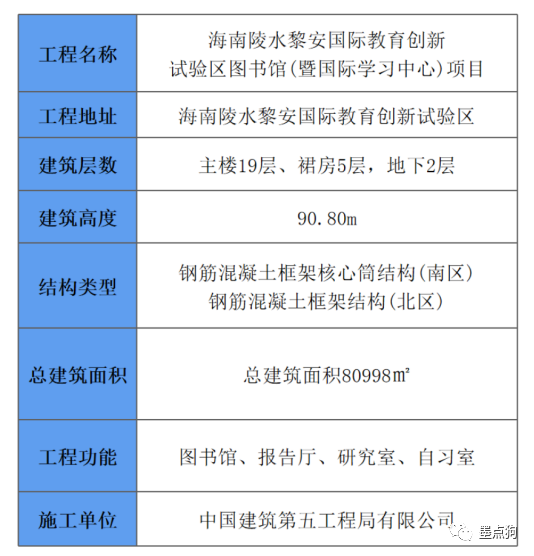

我們先來回顧一下陵水圖書館的項目信息：

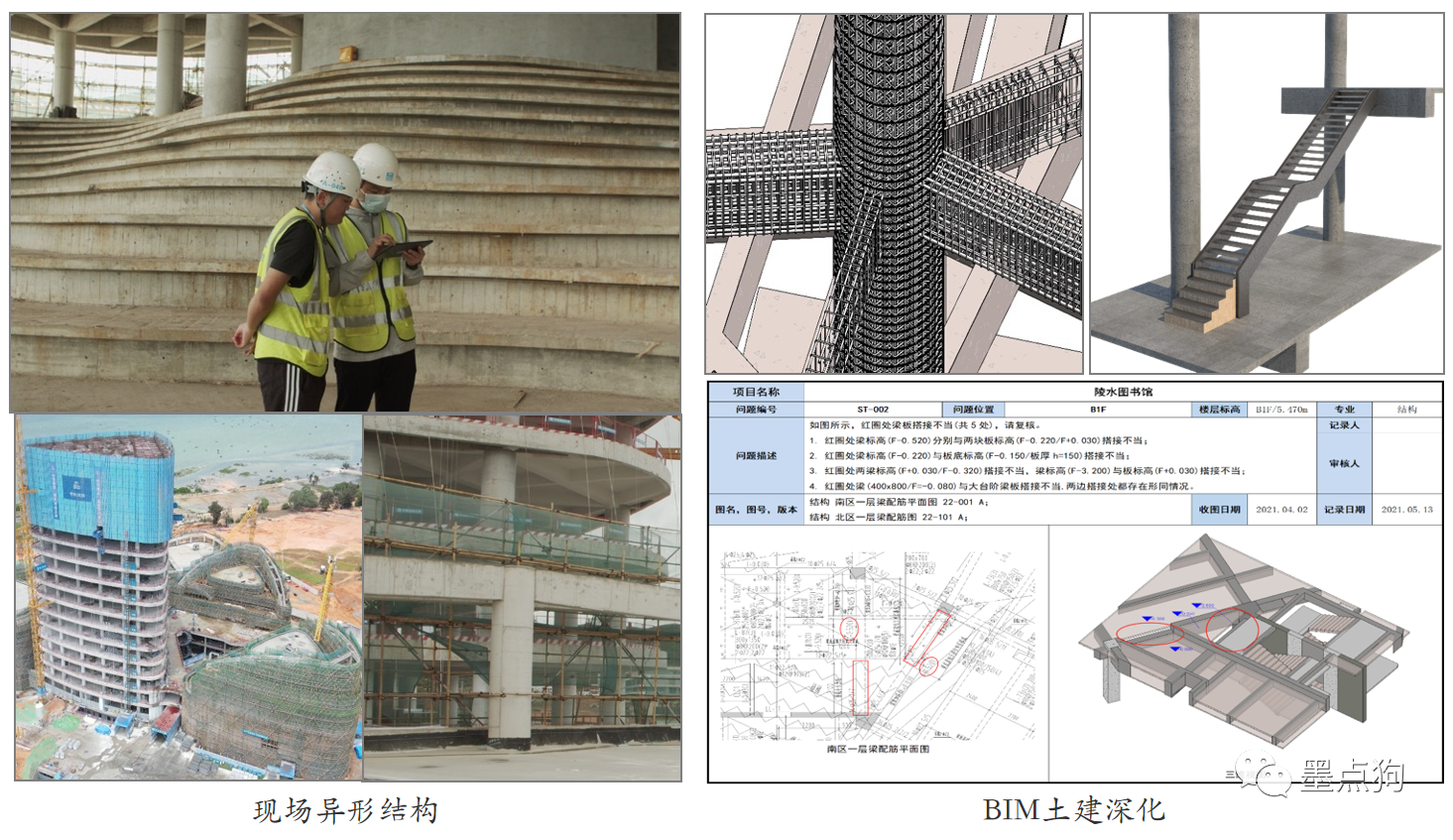

▲2.土建深化設計

施工難點：項目結構異形，弧形梁、圓形柱較多，施工工藝復雜。

BIM措施：基于BIM進行三維深化設計。

應用效果：發現結構問題126處，通過與設計充分溝通，126處結構問題全部解決。

▲3.機電管綜深化設計

施工難點：圖書館書架凈高要求高，管線綜合排布不僅滿足功能要求，還需要美觀。

BIM措施：基于BIM進行機電全專業深化設計。

應用效果：發現機電圖紙問題150余項，均與設計溝通解決；識別出軟、硬碰撞687處，全部重新調整優化完成；一共識別26處凈高不滿足區域，通過優化施工方案解決18處，通過設計變更解決8處；一共完成256處洞口提前預埋套管。

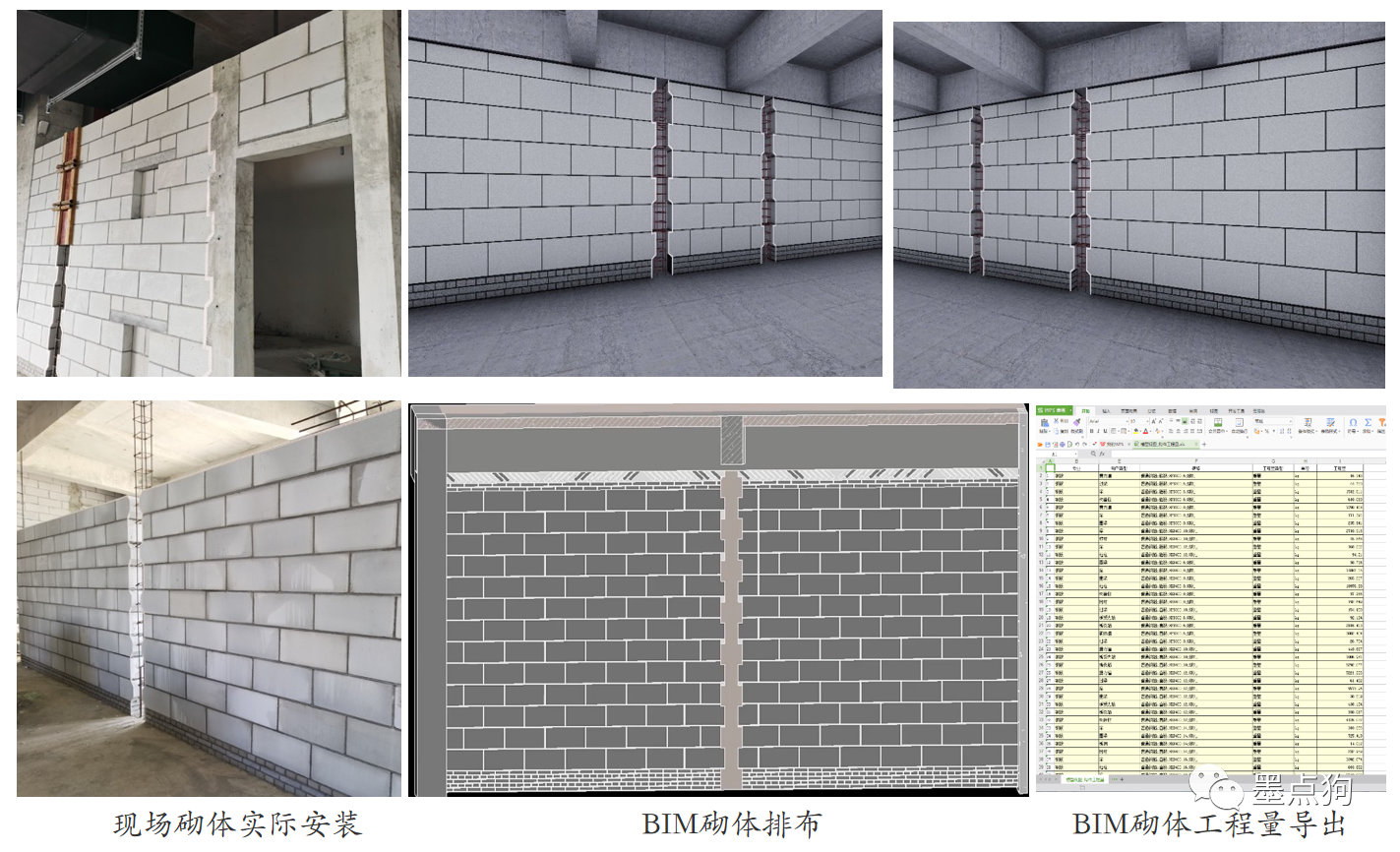

▲4.砌體排布深化設計

施工難點：項目砌體共10193立方，降低施工過程損耗，符合綠色施工標準。

BIM措施：通過BIM技術對砌體排布，進行深化設計。

應用效果：非標砌塊的集中切割；洞口留置的精確定位；圈梁、過梁，構造柱、門窗洞口等自動統計。
